汽车级电阻是专为汽车电子环境设计的被动元件，其技术要求和标准远高于消费级或工业级电阻。这源于汽车电子的极端工作环境（宽温、振动、潮湿、油污等）、高安全性需求（涉及动力、制动、安全系统）以及长寿命要求（通常需匹配整车 15 年 / 20 万公里寿命）。

以下从技术要求和核心标准两方面详细说明：
一、核心技术要求

汽车级电阻的技术要求围绕 “环境适应性”“可靠性”“电性能稳定性”“安全性” 四大核心展开，具体指标如下：
1. 极端环境耐受性

汽车电子的工作环境复杂（如发动机舱、底盘、驾驶舱等），电阻需承受宽温、湿度、振动、化学腐蚀等多重考验。
1.1温度范围：

不同安装位置要求不同：

• 发动机舱 / 动力系统附近：-40℃~150℃（甚至短期 175℃）；
• 驾驶舱 / 车身电子：-40℃~105℃；
  需通过高低温存储试验（如 - 55℃~150℃循环存储）和高温工作试验（在额定功率下，150℃持续工作无参数漂移）。
  1.2湿度与耐腐蚀性：
  汽车可能面临雨雪、高湿度（如热带地区）或油污（发动机舱）环境，要求：
• 耐湿循环：40℃、95% RH 条件下，持续 1000 小时，电阻值变化≤±5%；
• 耐化学腐蚀：接触汽油、机油、冷却液等后，绝缘电阻≥100MΩ，无机械损坏。
  1.3振动与冲击：
  汽车行驶中（尤其是颠簸路面）的振动和冲击可能导致电阻引脚脱落、内部结构损坏，要求：
• 振动试验：10~2000Hz 频率范围，加速度 20g（发动机舱）或 10g（车身电子），持续 20 小时（三个轴向），试验后无机械损伤，电阻值变化≤±3%；
• 冲击试验：半正弦波冲击，加速度 50g（持续 11ms），三个轴向各 3 次，无断裂、参数漂移。
  2. 高可靠性与长寿命
• 汽车级电阻需在长期使用中保持性能稳定，核心指标包括：
  2.1高温工作寿命（HTOL）：
• 在额定功率、最高工作温度（如 150℃）下，持续工作 1000 小时（基础要求）或 2000 小时（高端要求），电阻值变化≤±5%，无开路 / 短路。
  2.2功率循环寿命：
• 反复加载额定功率（如从 0 到 100% 功率循环），在高温（如 125℃）下循环 1000 次后，电阻值变化≤±3%，无焊点开裂。
  2.3热冲击耐受性：
• 快速温度变化（如 - 55℃~125℃，30 分钟循环一次），1000 次循环后，电阻值变化≤±5%，封装无开裂。
  2.4无故障工作时间（MTBF）：
• 通常要求≥100 万小时（约 114 年），远高于工业级的 10 万小时标准。
  3. 电性能稳定性
• 汽车电子（如传感器、BMS、自动驾驶系统）对电阻的精度和稳定性要求极高，需避免因电阻漂移导致系统误判。
  3.1电阻精度：
• 关键系统（如电池管理系统 BMS 的电流采样电阻）要求精度≤±1%（甚至 ±0.1%），普通车身电子可放宽至 ±5%。
  3.2温度系数（TCR）：
• 电阻值随温度的变化率需极低：
• 动力系统 / 安全系统：TCR≤±25ppm/℃（即温度变化 100℃，电阻变化≤0.25%）；
• 普通车身电子：TCR≤±100ppm/℃。
  3.3耐浪涌与过负荷能力：
• 汽车电路中可能出现瞬间过电压 / 过电流（如启动、雷击、负载切换），要求：
• 浪涌电压：承受 1.2/50μs 雷击浪涌（如 2kV）后，电阻值变化≤±5%；
• 过功率：短期（10 秒）承受 3 倍额定功率，无烧毁或参数漂移。
  3.5绝缘与耐压：
• 对于高压系统（如新能源汽车高压配电箱）中的电阻，需满足：
• 绝缘电阻≥1000MΩ（500V DC 下）；
• 耐电压≥2.5kV AC（1 分钟），无击穿或飞弧。
  4. 安全性与环保性
• 汽车级电阻需符合安全规范，避免成为故障源或环境污染源：
  4.1阻燃性：
• 封装材料需通过 UL94 V0 级阻燃测试（垂直燃烧 10 秒内熄灭，无滴落引燃下方棉絮），防止电路起火时电阻助燃。
  4.2无铅与环保：
• 符合 RoHS 2.0 指令（限制铅、镉、汞等 6 种有害物质）和 ELV 指令（汽车报废后有害物质限量），焊端镀层需使用无铅材料（如锡银铜合金）。
  4.3防失效设计：
• 避免 “单点失效” 风险，例如：
• 引脚采用镀金或厚锡层，防止氧化导致接触不良；
• 厚膜电阻的浆料需均匀覆盖，避免局部过热导致烧毁。
  5. 生产质量控制
• 汽车级电阻的生产需符合严格的质量体系，确保一致性：
• 采用IATF 16949质量管理体系（汽车行业专用），涵盖设计、生产、检验全流程；
• 实施 “零缺陷” 目标，出厂检验需 100% 筛查（如外观、阻值、耐温性），并保留可追溯记录（批次、原材料、测试数据）。
  二、核心标准与认证
• 汽车级电阻的技术要求需符合国际或区域标准，其中最权威的是以下两类：
  1. AEC-Q200（被动元件通用标准）
• 由美国汽车电子协会（AEC）制定，是全球汽车级被动元件（电阻、电容、电感等）的核心标准，明确了环境、可靠性、电性能的测试项目和合格指标。

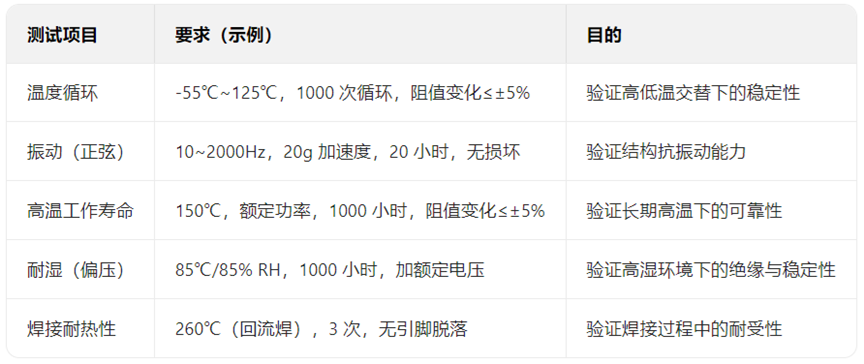

  关键测试项目（针对电阻）：

  通过 AEC-Q200 认证是汽车级电阻进入主流车企供应链的 “敲门砖”。
  2. ISO 16750（道路车辆电气电子设备环境标准）
  由国际标准化组织（ISO）制定，细分了汽车电子的环境试验要求，与 AEC-Q200 互补。
• Part 2：电源电压：规定了汽车电池电压波动（如 12V 系统电压范围 9~16V）下的电阻稳定性；
• Part 3：温度和湿度：明确了不同安装位置的温度 - 湿度组合试验（如发动机舱 “-40℃~125℃+ 湿度循环”）；
• Part 4：振动和冲击：根据车辆类型（乘用车 / 商用车）规定振动频率和加速度阈值。
  3. 区域与企业标准
• 欧洲：需符合 ACEA（欧洲汽车制造商协会）标准，与 ISO 16750 兼容；
• 中国：GB/T 28046（道路车辆电气及电子设备的环境条件和试验），等效于 ISO 16750；
• 车企自定义标准：如特斯拉、大众、丰田等企业会在 AEC-Q200 基础上提出更严苛的要求（如更高的振动加速度、更长的寿命试验）。
  三、不同应用场景的差异化要求
  汽车级电阻的技术要求并非 “一刀切”，需根据应用场景细分：
• 动力系统（如电机控制器、BMS）：要求最高，需满足 - 40℃~150℃、TCR≤±25ppm、AEC-Q200 Grade 0（最高等级）；
• 安全系统（如 ESP、自动驾驶传感器）：需高可靠性，HTOL≥2000 小时，耐冲击 50g；
• 车身电子（如空调、娱乐系统）：要求稍低，温度范围 - 40℃~105℃，TCR≤±100ppm。
  四、总结

汽车级电阻的核心技术要求可概括为 “耐极端环境、长寿命可靠、性能稳定、安全环保”，其标准以 AEC-Q200 和 ISO 16750 为核心，辅以车企自定义规范。这些要求确保电阻在汽车复杂环境中不成为故障点，最终保障车辆的安全与可靠性 —— 这也是其与消费级电阻的本质区别。
